軸向柱塞泵

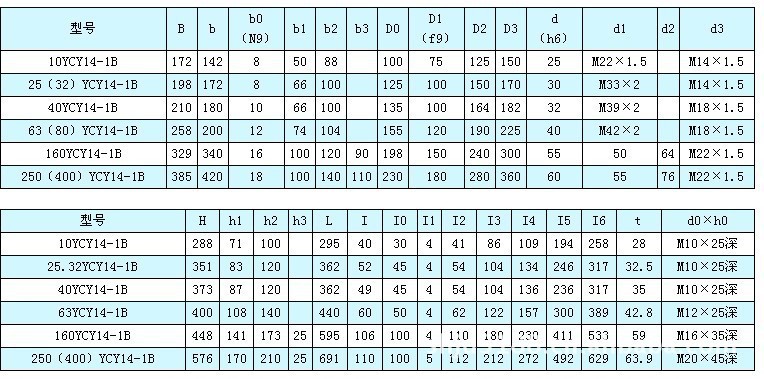

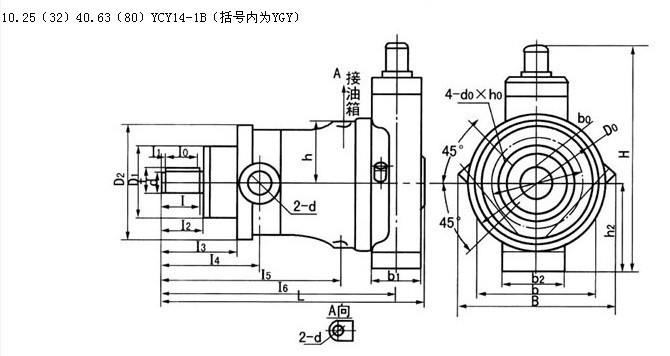

10-250ycy14-1b壓力補償變量泵
該種變量型式的軸向柱塞泵是靠泵本身壓力自動控制，如圖3高壓油流通道(a)、(b)、(c)，進入變量殼體302的下腔d，由此經過通道e分別進入通道f和h，當彈簧的作用力大于由通道f進入伺服活塞309下端環形面積的液壓推力時，則油液經h進入上腔g，推動變量活塞301向下移動，使泵的流量增加。
反之，當泵的壓力克服彈簧力使伺服活塞向上運動時，堵塞通道h，使g腔油通過i而卸壓，此卸時變量活塞上移，泵的流量減小。
圖3-1表示ycy14-1b泵的變量特性曲線，其影表示特性調節范圍。ab的的斜率是由外彈簧307剛度決定的，bc的斜率是由外彈簧307和內彈簧306的合成，剛度決定的，cd的長短取決于限位螺釘的位置變量頭的傾斜角。
調節變量特性時，如需按a1b1c1d1規律變化，可先將限位螺釘擰端，然后調節彈簧套305使其流量剛發生變化時的壓力與a1點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與d1點的流量的變化關系是預先設計好的，不需要調整，只要a1和d1兩點的流量、壓力調好了，該泵就自動地按a1b1c1特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點a1和d1的參數可按以下方法計算
例如：已知某一機器的工藝特性要求泵的 壓力為pmax,在pmax時d1點的流量為q1，泵在低壓時流量為qmax，則泵在a1點的壓力為：
其中：ηp1—泵在p1時的總效率 ηpmax—泵在pmax的總效率，在本系列泵中，可取ηp1/ηpnax≈1
原動機的功率選擇可以按下式： nh=pmaxq1/60η
其中η可取0.8-0.9當q1較小時取小值，較大時取較大值
|
